Bovenleiding.

Op mijn modelbaan komt een niet werkend bovenleiding naar zowel Belgisch als Nederlands voorbeeld.

In de eind jaren 80 was ik begonnen met het maken van Nederlandse bovenleiding masten  uit plastic profielen, maar dit bleek niet stevig genoeg te zijn. Vandaar dat ik alweer enige jaren terug begonnen was met het maken van bovenleiding masten uit messing profielen.

Voor het Nederlandse gedeelte van de modelbaan heb ik vele masten, en rijdraden nodig. Vandaar het zelf bouwen van de bovenleiding. Op een van mijn vakanties naar Nederland heb ik een paar setjes van Sommerfeldt gekocht on als voorbeeld te dienen.

Voor het Belgische gedeelte heb ik slechts enige masten nodig dus die zijn allen gemaakt van Sommerfeldt bouwsets. De typisch Belgische rijdraden maak ik met gewoon Sommerfeldt rijdraden welke aangepast worden met materiaal uit nieuwzilver.

De masten zijn nog lang niet klaar, dus let op toekomstige up-dates.

Door op de foto's te klikken ziet U een grotere afbeelding, in een nieuw venster.

Belgische bovenleiding, masten:

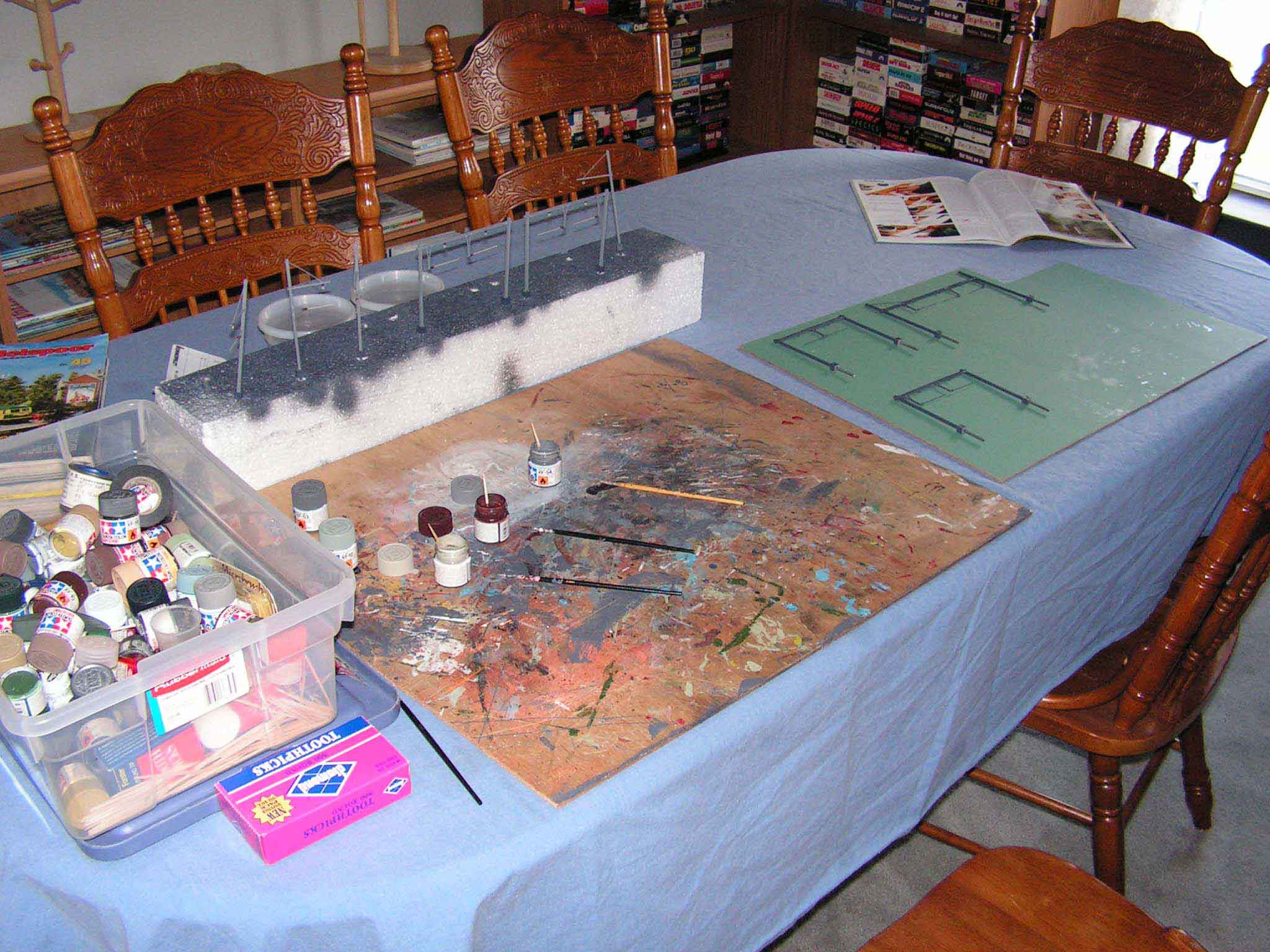

	Na de masten gereinigd te hebben worden de masten gespoten in een grondverf en daarna in de basis kleur van de mast, gewoon door middel van verf uit een spuitbus. De details worden met de hand geschilderd, zoals de isolatoren en nummerborden.

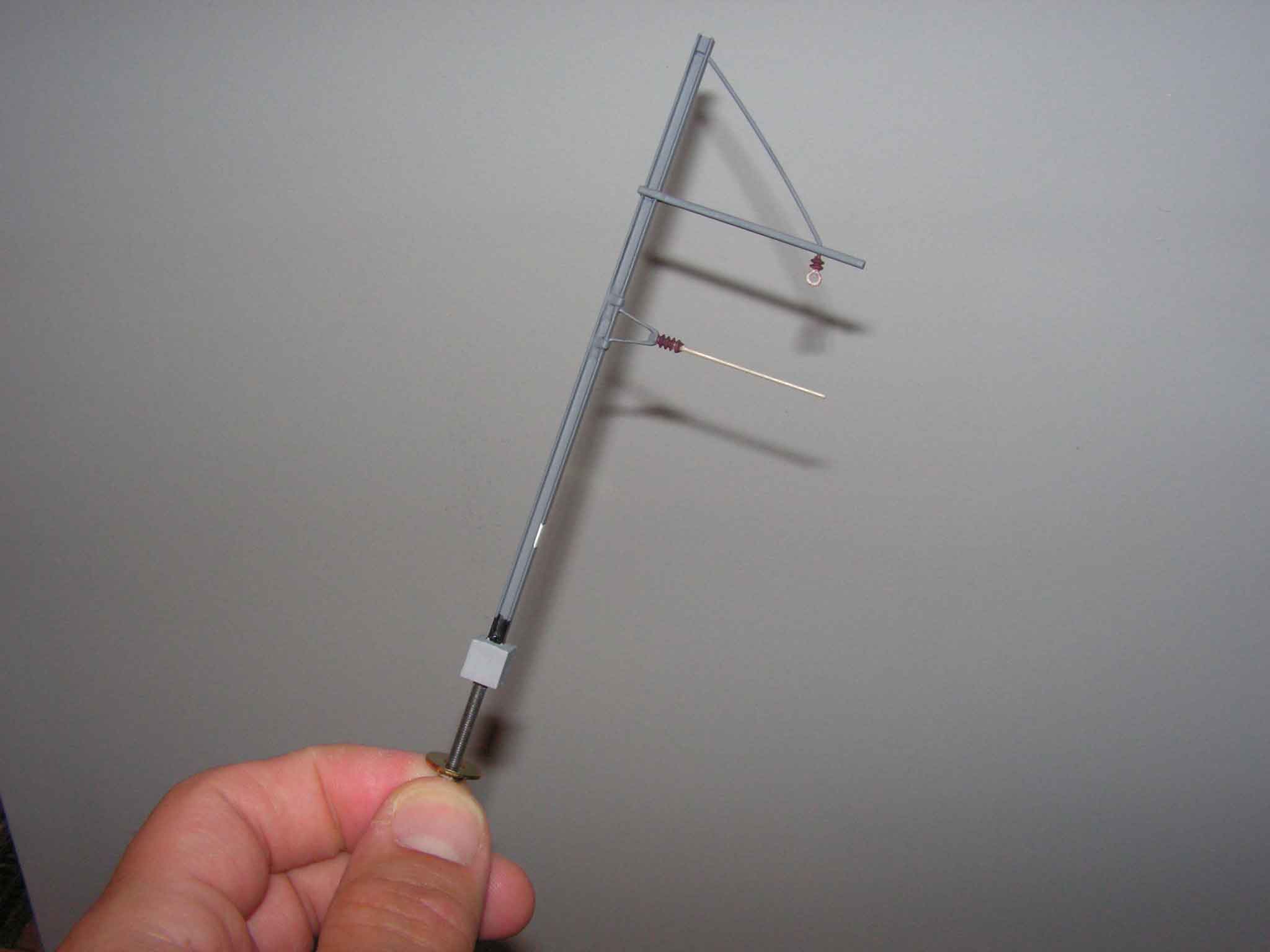

	Hier de mast voor enkelspoor.

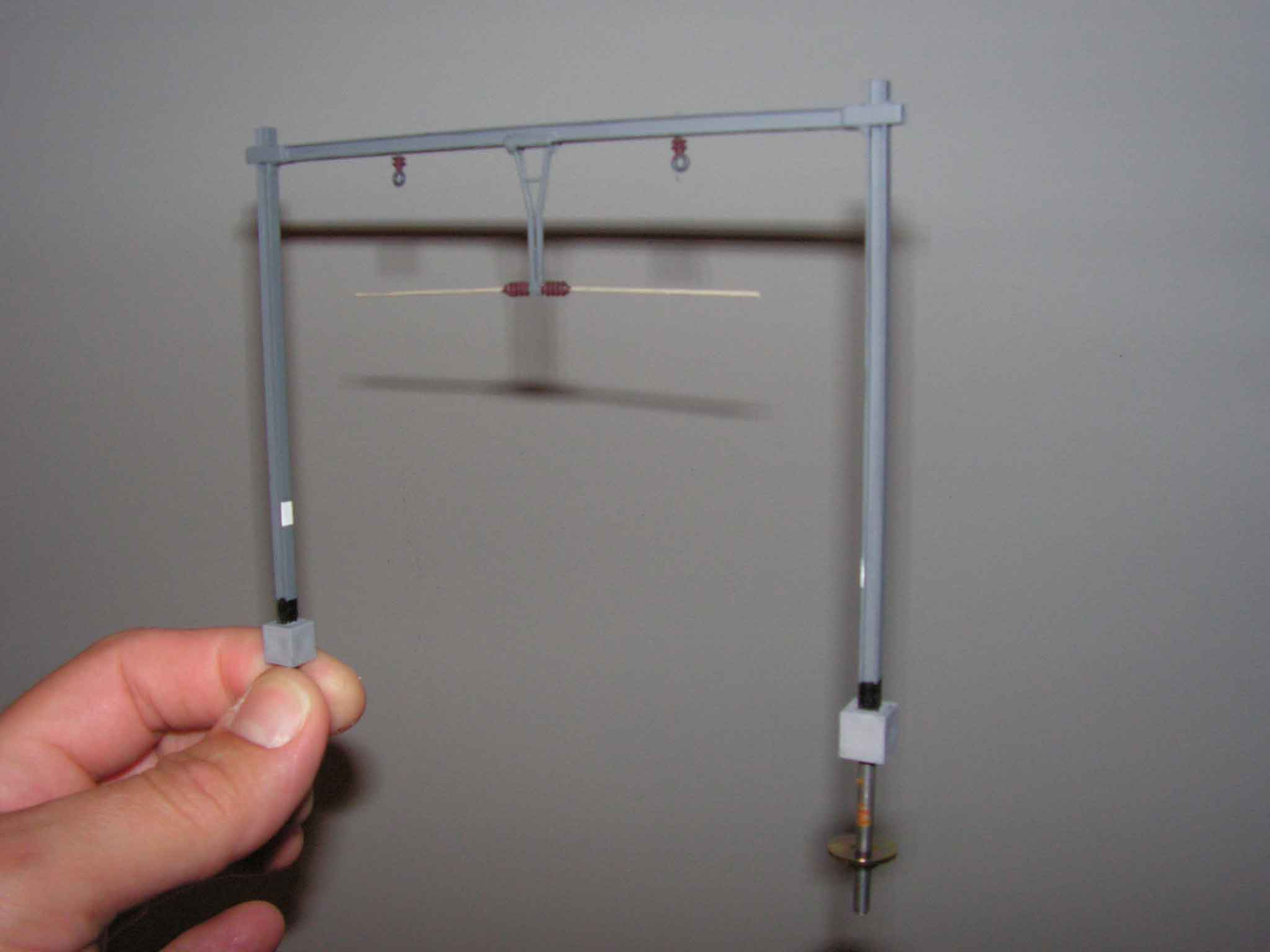

	En de mast voor dubbelspoor.
	Het overhangen van meerdere sporen, in dit geval drie sporen.

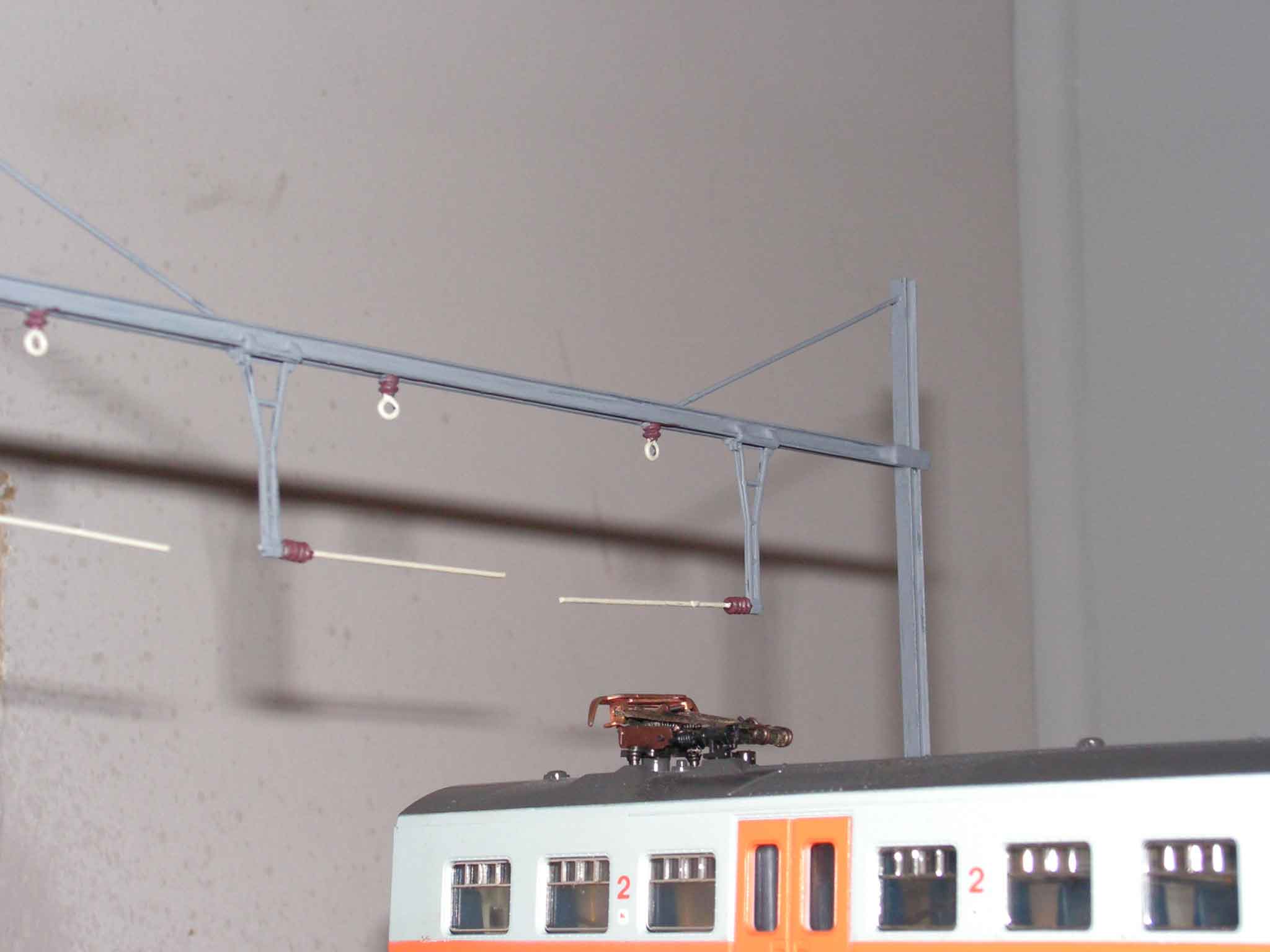

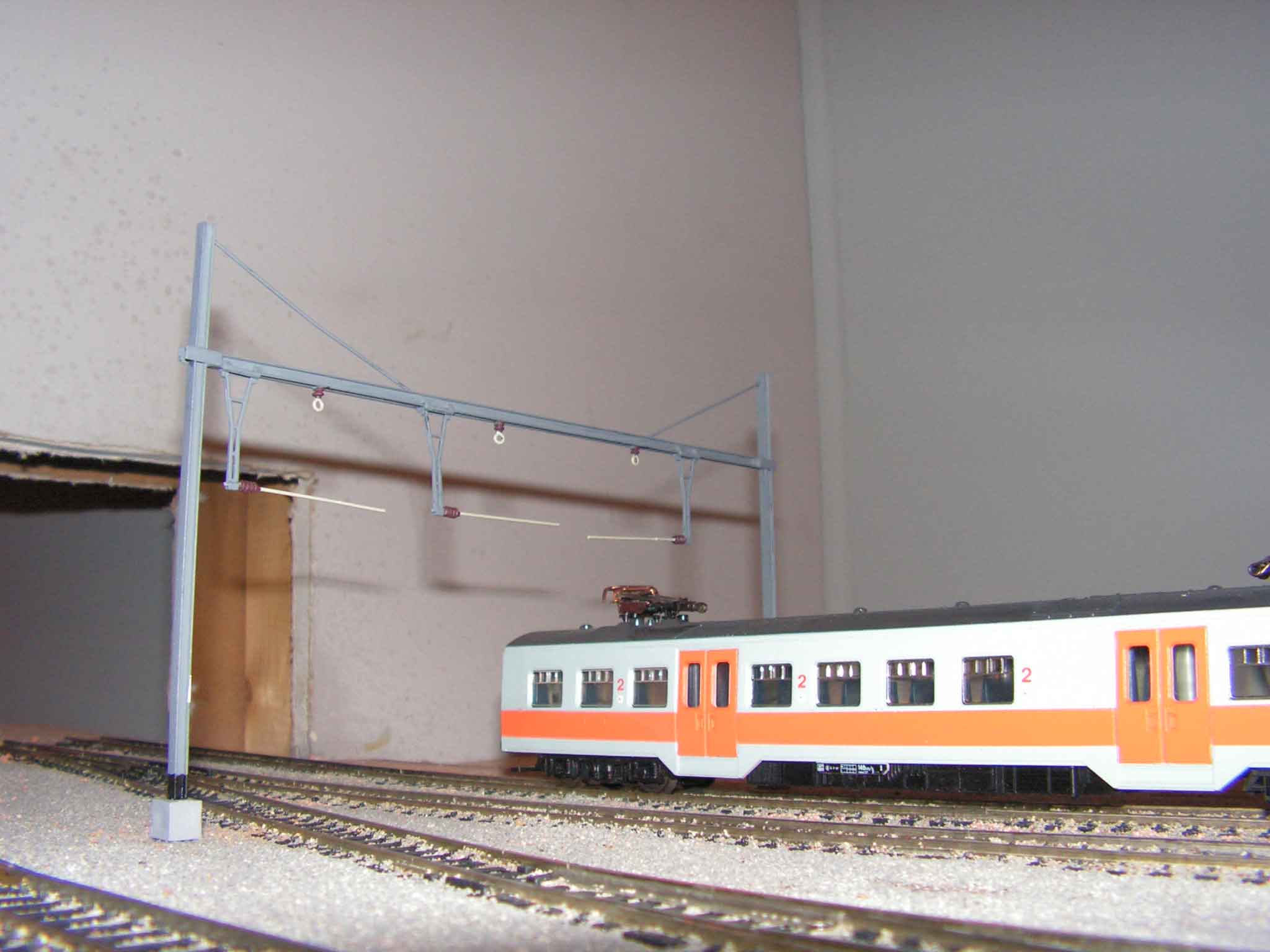

	De mast tijdelijk geplaatst op de modelbaan, om te kijken hoe het overkomt.
	De uitlegger op rijdraad hoogte komt volgens mij goed uit. De mast is tenslotte gemaakt volgens de Sommerfeldt handleiding.
Belgische bovenleiding, rijdraden:
	Ik heb een aantal sommerfeldt rijdraden voor een zacht prijsje op eBay kunnen bemachtigen. Echter deze zijn aan een kant open, dus zonder de hangdraden, en moeten aangepast worden. Meteen maar proberen de rijdraden enigszins naar Belgisch voorbeeld te maken.

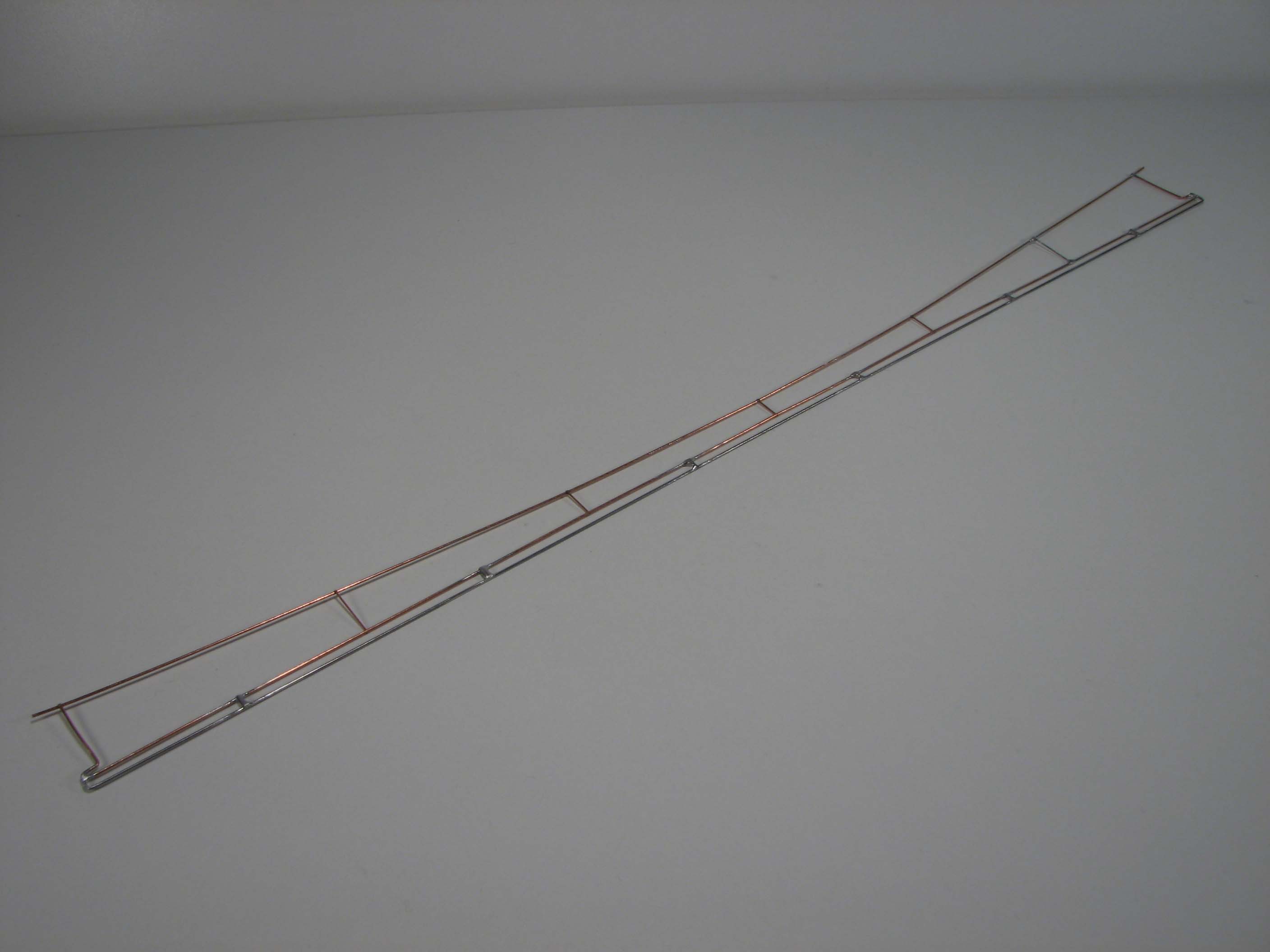

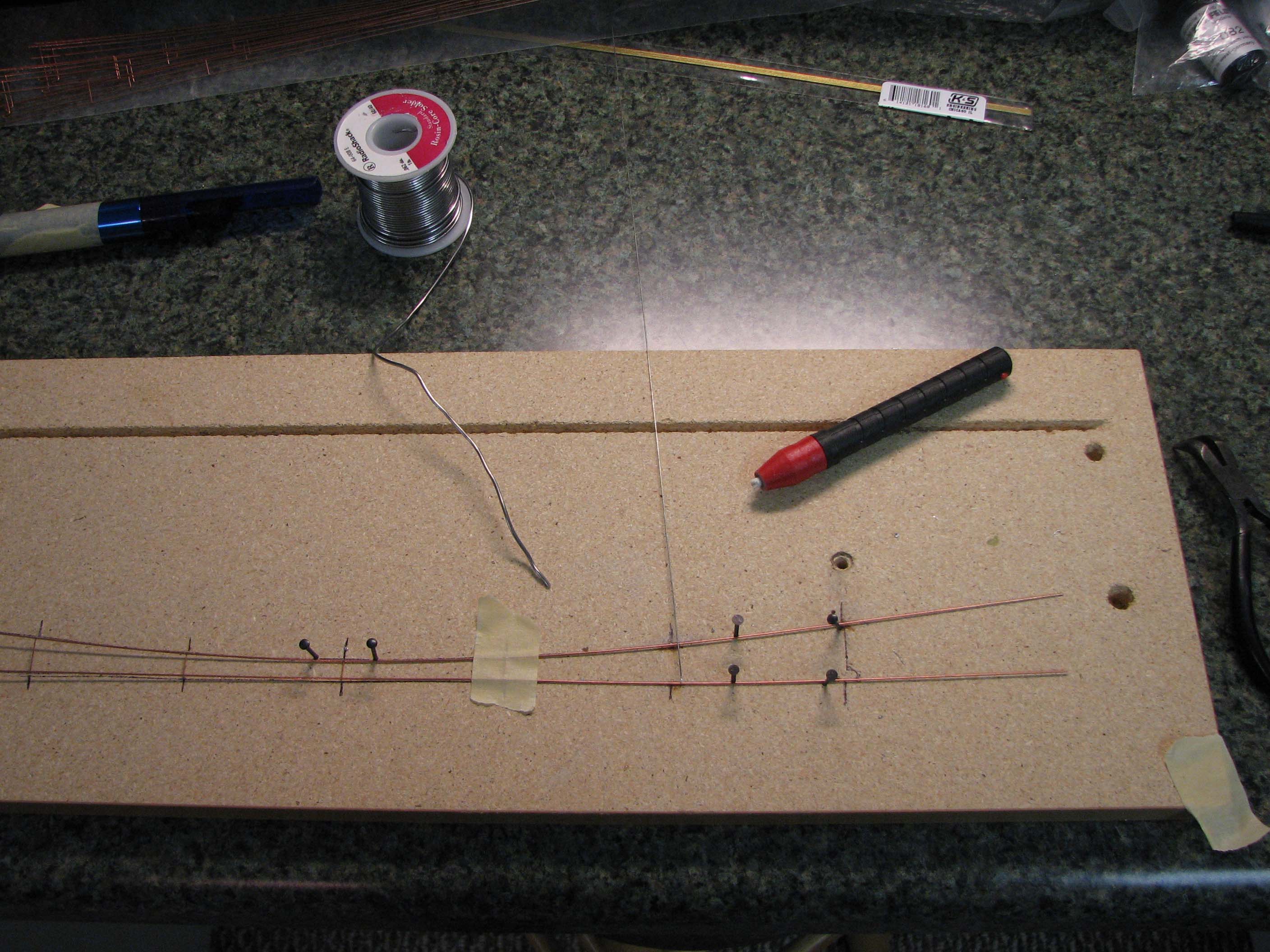

	Als eerste heb ik de open kant dicht gemaakt en de hangdraden aangebracht, zodat beide uiteinden het zelfde zijn. Het materiaal voor de hangdraden is nieuw zilver van Sommerfeldt, hetzelfde materiaal als de rijdreden zelf. Op de foto hier boven ziet U de mal welke ik hier voor gemaakt hebt uit een afval plankje hout.

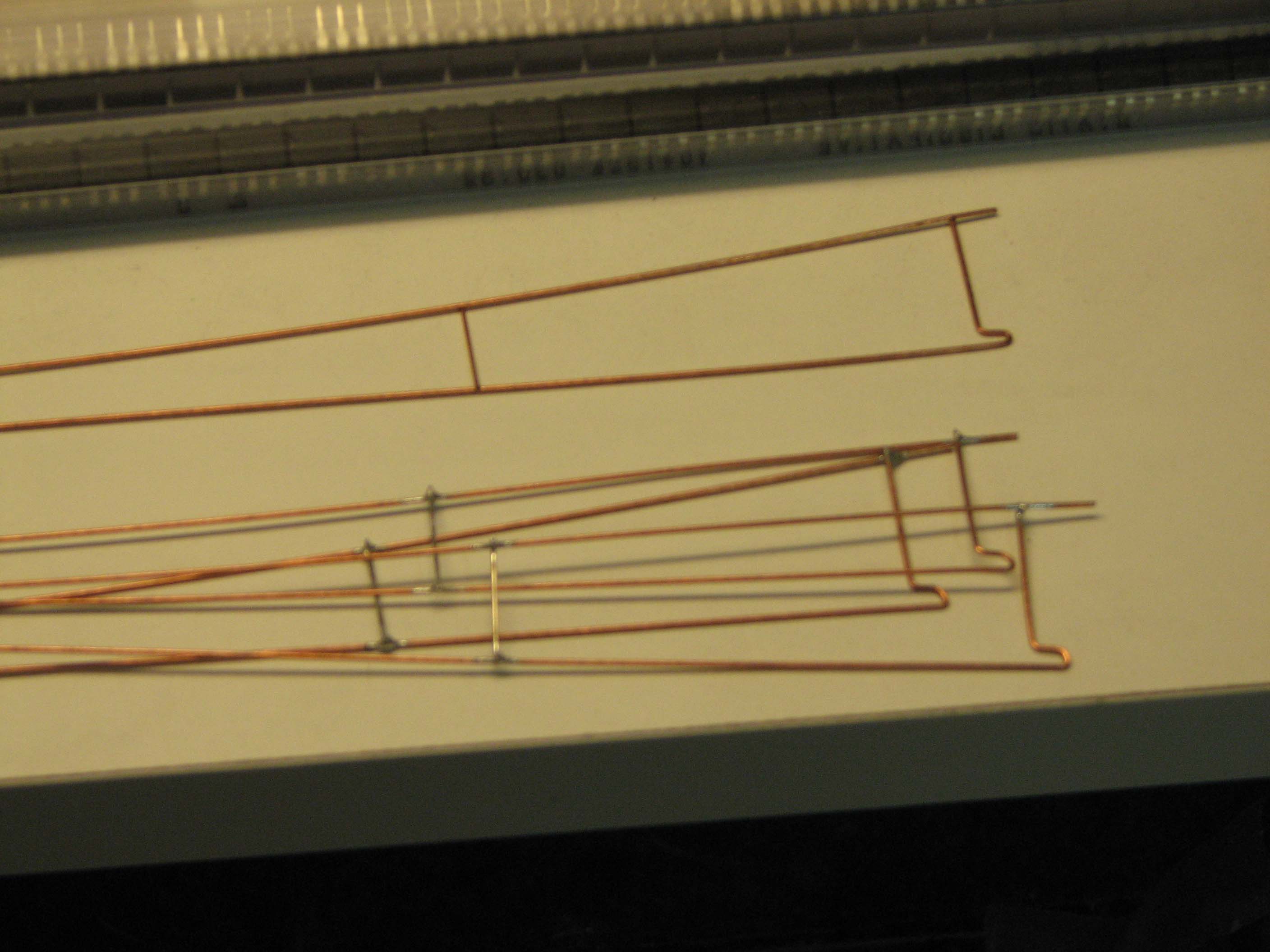

	Op deze foto ziet U de onderste rijdraad, welke ik aangebracht hebt onder de originele Somerfeldt rijdraad. Dit is een typisch Belgisch detail van de rijdraden.
Nederlandse bovenleiding, masten:

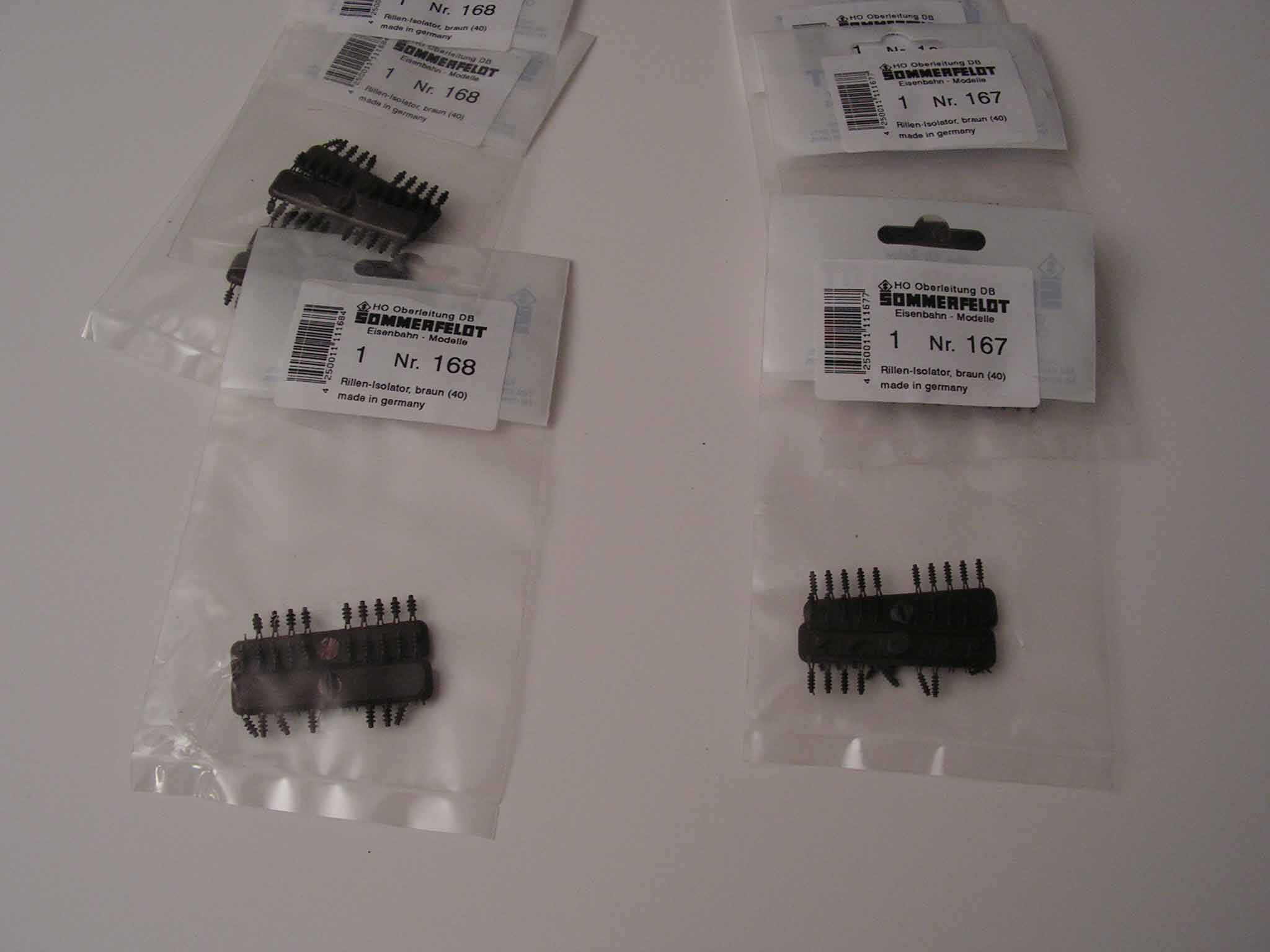

	Ik wilde eerst de isolatoren zelf maken maar voor een paar Dollar / Euro kan je ze van Sommerfeldt kopen, en dat bespaard een hoop werk.
	Hier de mast voor enkelspoor, gemaakt uit messing profielen.

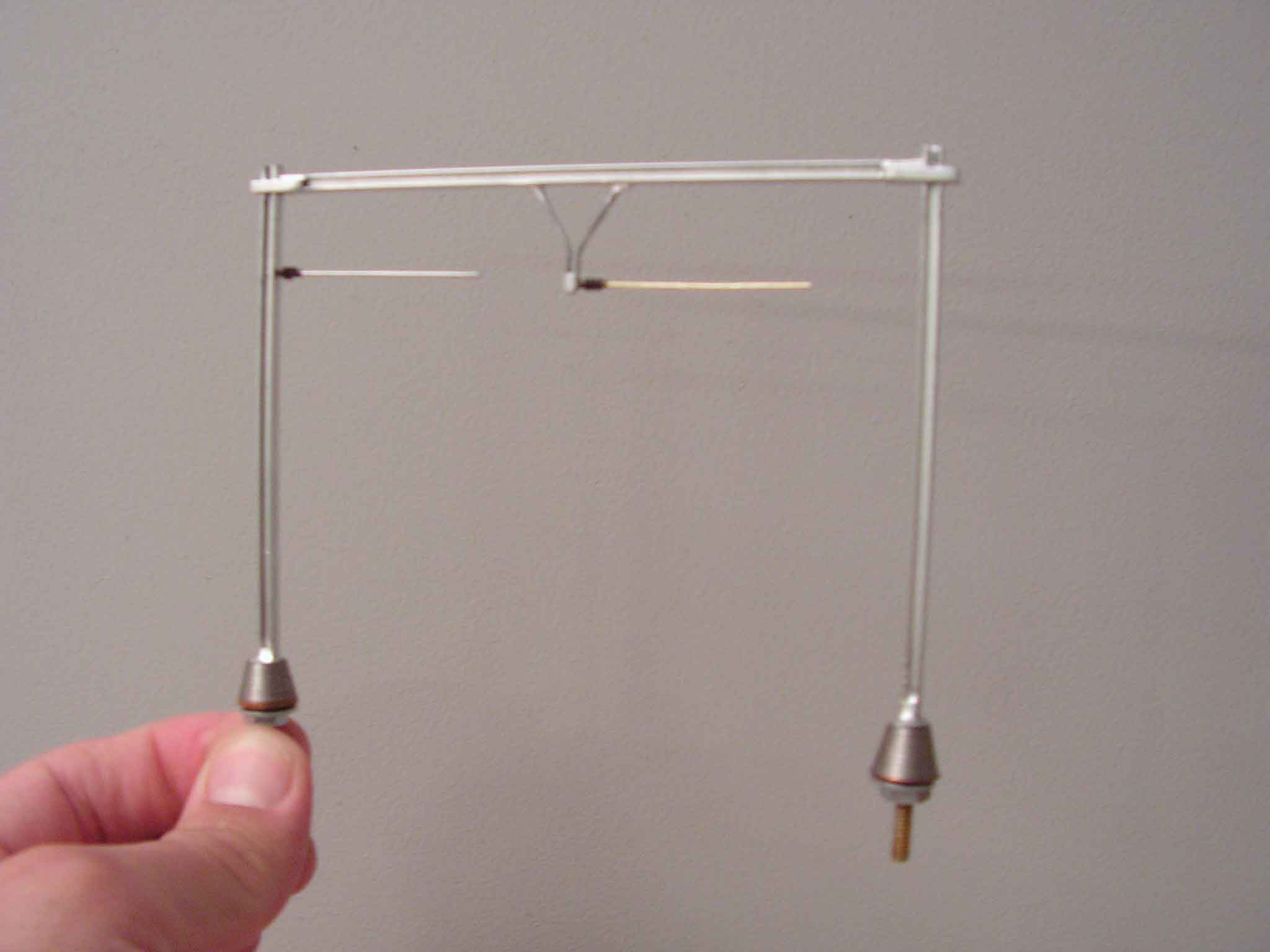

	En de mast voor dubbelspoor, gemaakt uit messing profielen.

Deze pagina is voor het laatst bijgewerkt op 15 July 2012
